Bauteile in Produktionslinien werden stark beansprucht. Sie werden täglich belastet, erwärmt und wieder abgekühlt. Mit der Zeit hinterlässt das Spuren: eine nicht mehr ebene Pressplatte, eine Führungsfläche mit Einlaufspuren oder ein Gussteil mit Korrosion oder einer beschädigten Passfläche.
Ein Ersatz kann teuer sein und lange Lieferzeiten haben. Wenn der technische Zustand es zulässt, kann eine Überholung die schnellere und wirtschaftlichere Möglichkeit sein, ein Bauteil wieder innerhalb der vereinbarten Spezifikation herzustellen.
Beheizte Pressplatten wieder eben herstellen

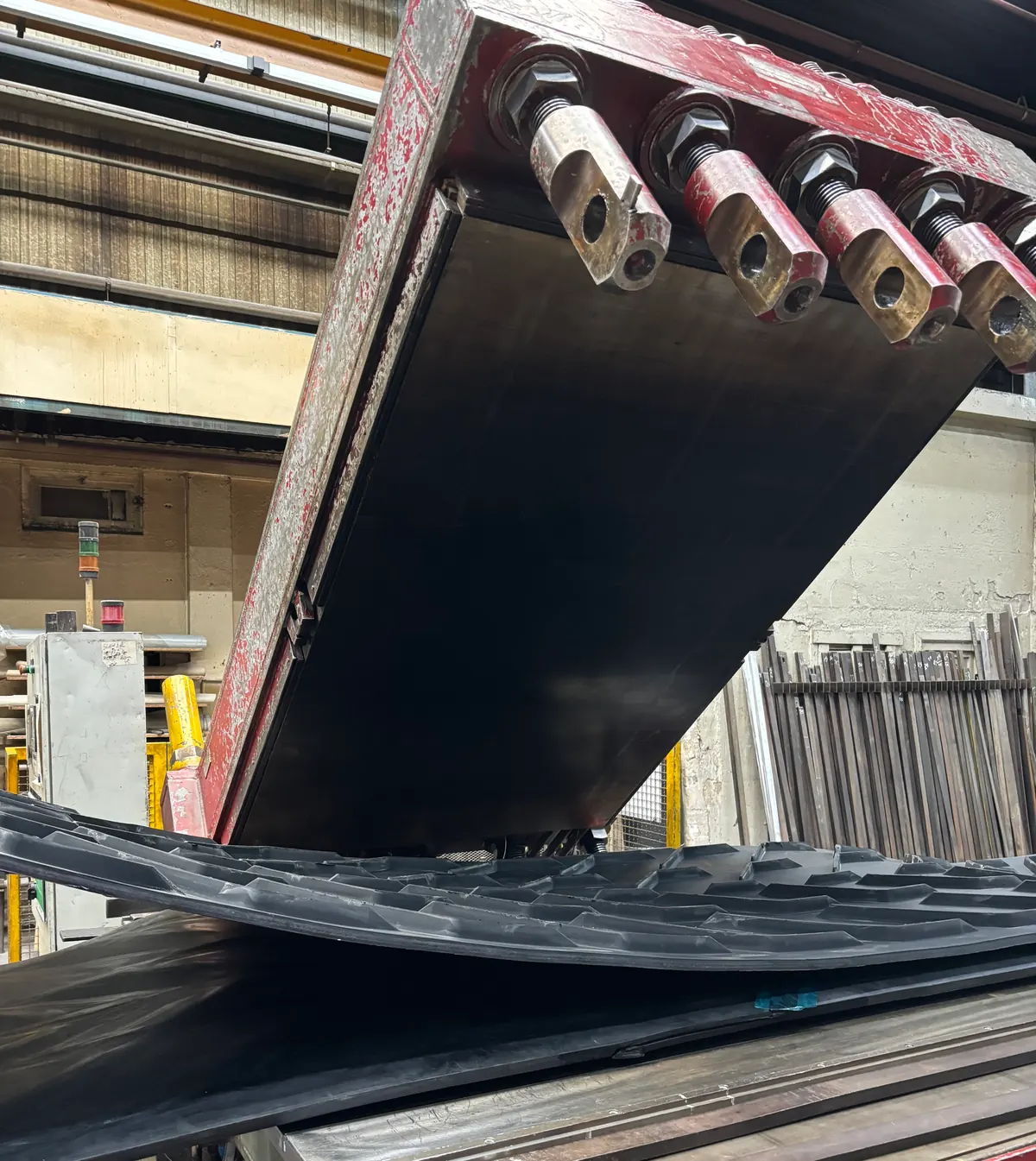

Die Fotos zeigen Pressplatten einer Vulkanisationspresse. In einer solchen Presse werden Gummiprodukte unter hohem Druck und bei hoher Temperatur geformt. Die Platten werden über Kanäle im Material beheizt.
Durch die wiederholten Zyklen aus Erwärmen, Pressen und Abkühlen kann sich eine Platte nach Jahren verformen. Nimmt die Ebenheit ab, kann sich der Druck ungleichmäßig über das Produkt verteilen und die Produktqualität beeinträchtigen.
Unser Vorgehen
Wir haben die Platten auf unserer großen Fräsmaschine aufgespannt und die Oberfläche erneut zerspant. Bei dieser Überholung geht es um mehr als Planfräsen: Ausgangszustand, Aufspannung und verbleibende Plattendicke bestimmen die Bearbeitungsstrategie.
Eigenspannungen im Material
Eine über Jahre thermisch belastete Platte kann Eigenspannungen enthalten. Wird auf einer Seite Material abgetragen, kann sie sich erneut verformen. Deshalb bearbeiten wir bei Bedarf beide Seiten und messen zwischen den Bearbeitungsschritten.
So wenig Material wie möglich abtragen
Jeder abgetragene Zehntelmillimeter verringert die Dicke. Bei Pressplatten kann das die Schließhöhe der Presse und den Abstand zu den Heizkanälen beeinflussen. Vorab messen wir die Verformung und bestimmen den mindestens erforderlichen Materialabtrag.

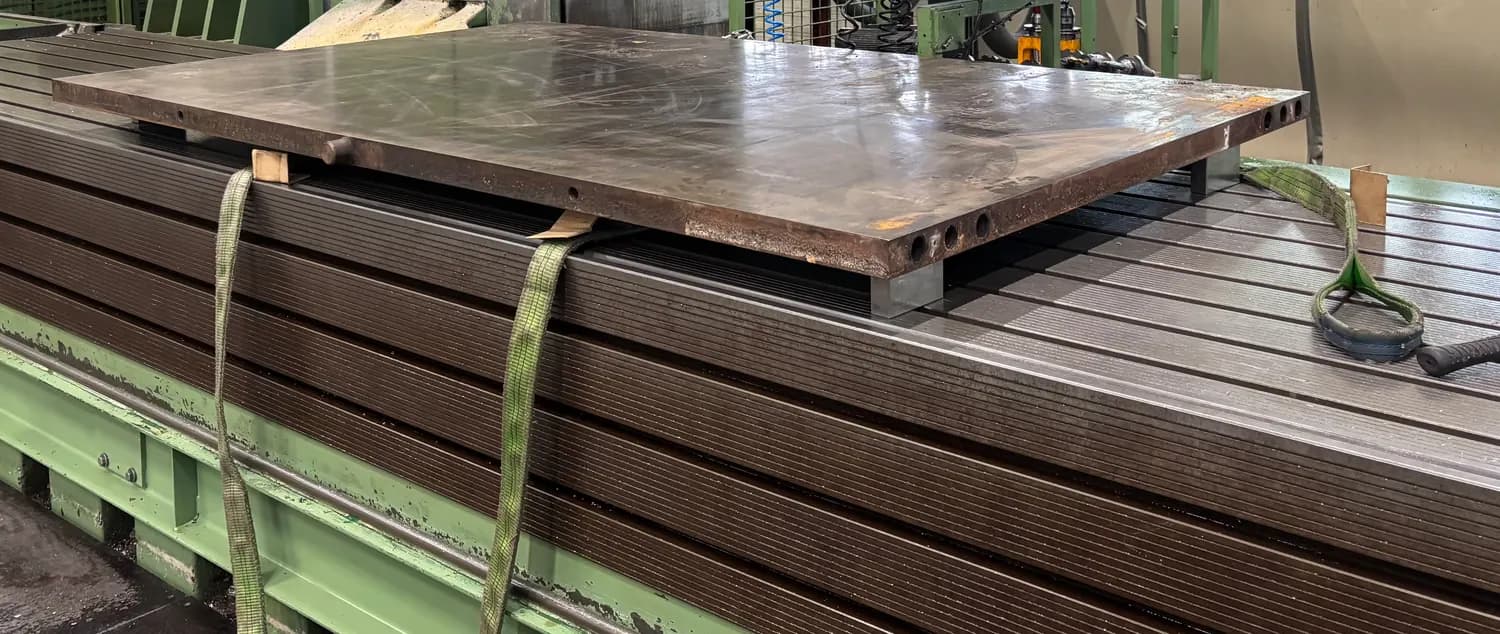

Aufspannen ohne zusätzliche Verformung
Eine verzogene Platte, die auf dem Maschinentisch eben gezogen wird, kann nach dem Lösen zurückfedern. Abstützen und Aufspannen ohne zusätzliche Verformung sind daher entscheidend für das Ergebnis.
Stahl, Edelstahl und Aluminium
Wir überholen Bauteile aus Stahl, Edelstahl und Aluminium. Neben dem Planfräsen können wir Drehen und Bohren einsetzen und bei Bedarf externe Schleifarbeiten abstimmen, um ein Bauteil wieder auf Maß zu bringen.
Schmiede- und Gussteile instand setzen
Auch schwere Schmiede- und Gussteile, etwa aus der Infrastruktur oder der Prozessindustrie, können für eine Instandsetzung infrage kommen. Fehlt durch Verschleiß oder Korrosion Material, lässt sich die Oberfläche, soweit technisch geeignet, durch Auftragschweißen wieder aufbauen. Wo zusätzlicher Schutz erforderlich ist, kann eine Cladding-Schicht aufgebracht werden. Anschließend zerspanen wir das Bauteil wieder auf das vereinbarte Maß. Werkstoff, Zustand und Anwendung bestimmen das geeignete Reparaturverfahren.
Prüfung und Übergabe
Die bereitgestellte Zeichnung legt die Anforderungen an Ebenheit und Rauheit fest. Messungen vor und zwischen den Bearbeitungsschritten helfen, den Materialabtrag und mögliche Verformungen zu kontrollieren.
Übergebene Arbeit

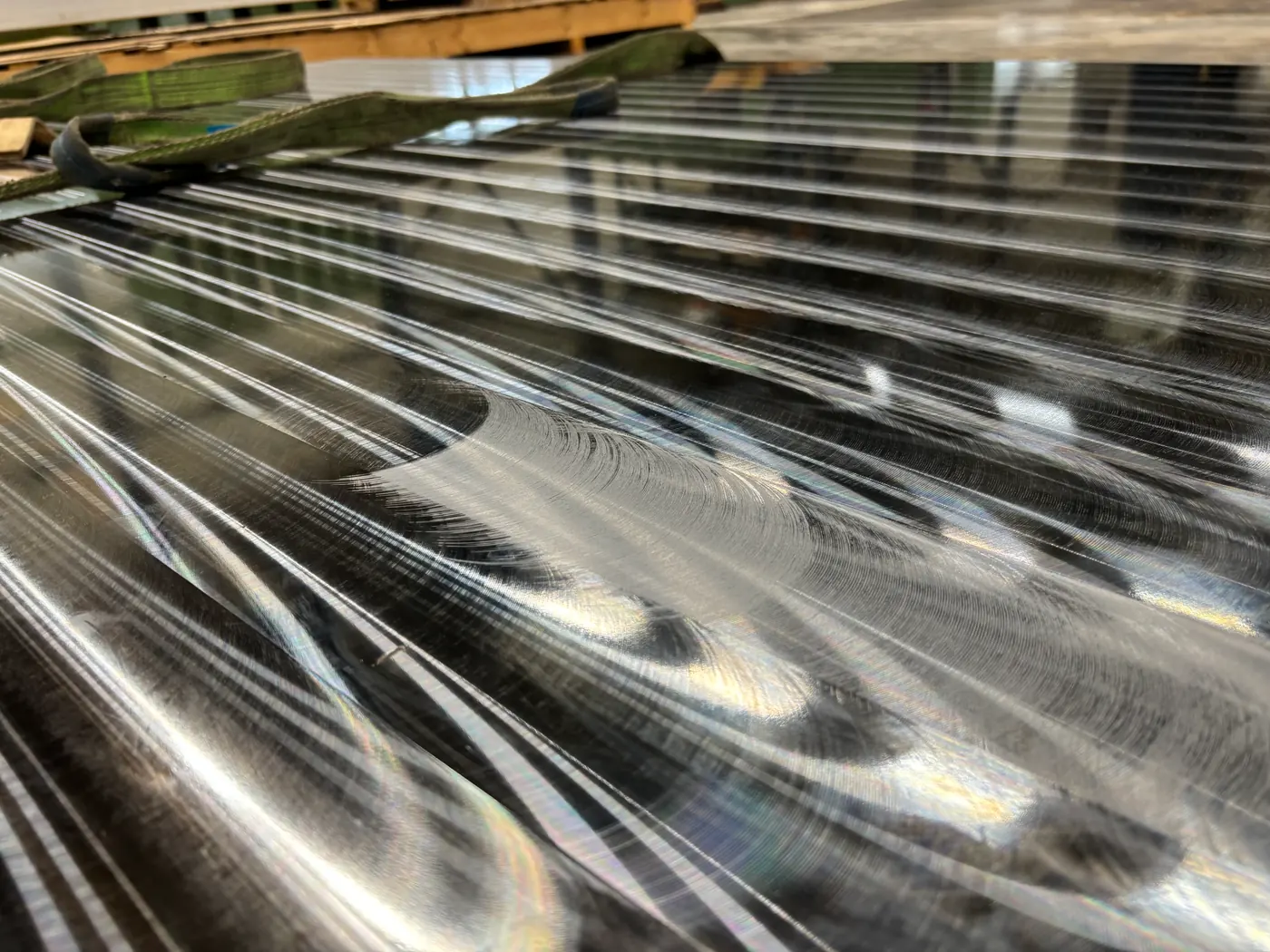

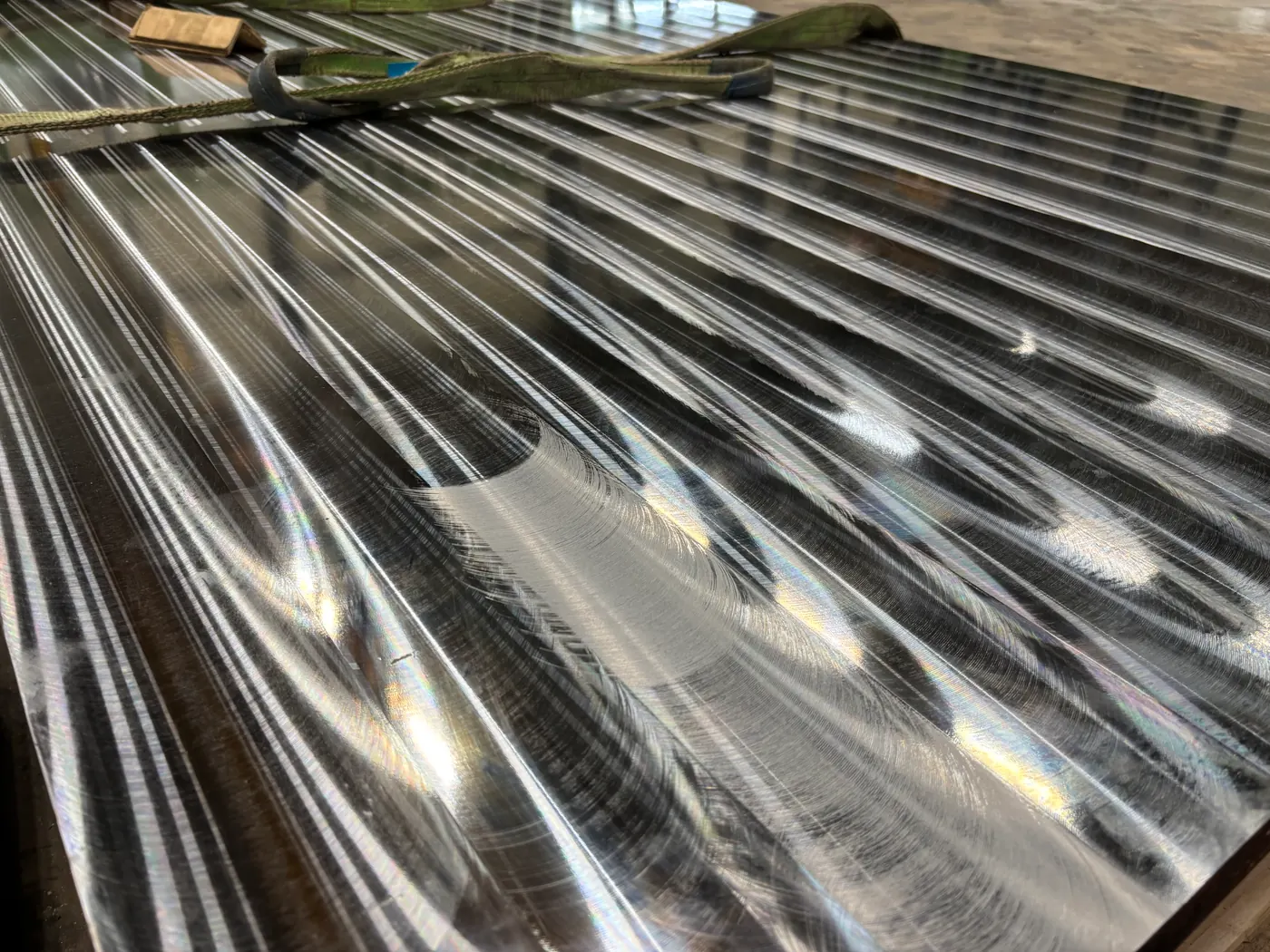

Die Pressplatten wurden erneut zerspant, sodass Ebenheit und Rauheit wieder den Zeichnungsanforderungen entsprachen.
Entspricht ein Bauteil nicht mehr seiner Spezifikation? Kontaktieren Sie Douna mit einem Foto, der Zeichnung und der gewünschten Toleranz. Dann beurteilen wir, ob eine Überholung möglich ist.
