Reverse Engineering: vom vorhandenen Bauteil zur Fertigungsunterlage
Was ist Reverse Engineering eines Bauteils? Lesen Sie, wie Funktion, Maßaufnahme, Verschleißbewertung und Validierung zu nutzbaren Fertigungsunterlagen führen.
Der Nachbau eines verschlissenen Bauteils beginnt mit seiner Funktion. Die Form auf der Werkbank kann von der ursprünglichen Absicht abweichen. Eine Maßaufnahme allein beantwortet daher noch nicht, welche Geometrie erneut gefertigt werden soll.
Direkte Antwort
Was ist Reverse Engineering?
Reverse Engineering rekonstruiert technische Produktinformationen anhand eines vorhandenen Objekts. Bei einem mechanischen Bauteil können daraus CAD-Modell, Zeichnung und ergänzende Spezifikationen zur Vorbereitung eines Nachbaus entstehen.
Die gemessene Form ist dabei eine Quelle und kein automatisch freigegebener Entwurf. Funktion, Verschleiß, Werkstoff, Gegenbauteile und erforderliche Leistung müssen vor Freigabe der Fertigungsdaten untersucht werden.
Mit Funktion und vorhandenen Informationen beginnen
Erfassen Sie Einsatzort, zusammenwirkende Bauteile und den Grund für den Ersatz. Ist das Teil verschlissen, gebrochen oder verändert? Gibt es alte Zeichnungen, Wartungsunterlagen oder ein unbeschädigtes Exemplar? Diese Informationen helfen, gemessene Abweichungen zu interpretieren.
Klären Sie auch, wer Konstruktionsentscheidungen freigeben darf. Fehlen ursprüngliche Daten, müssen Annahmen erkennbar bleiben. Ein CAD-Modell macht eine unbestätigte Entscheidung nicht gültig.

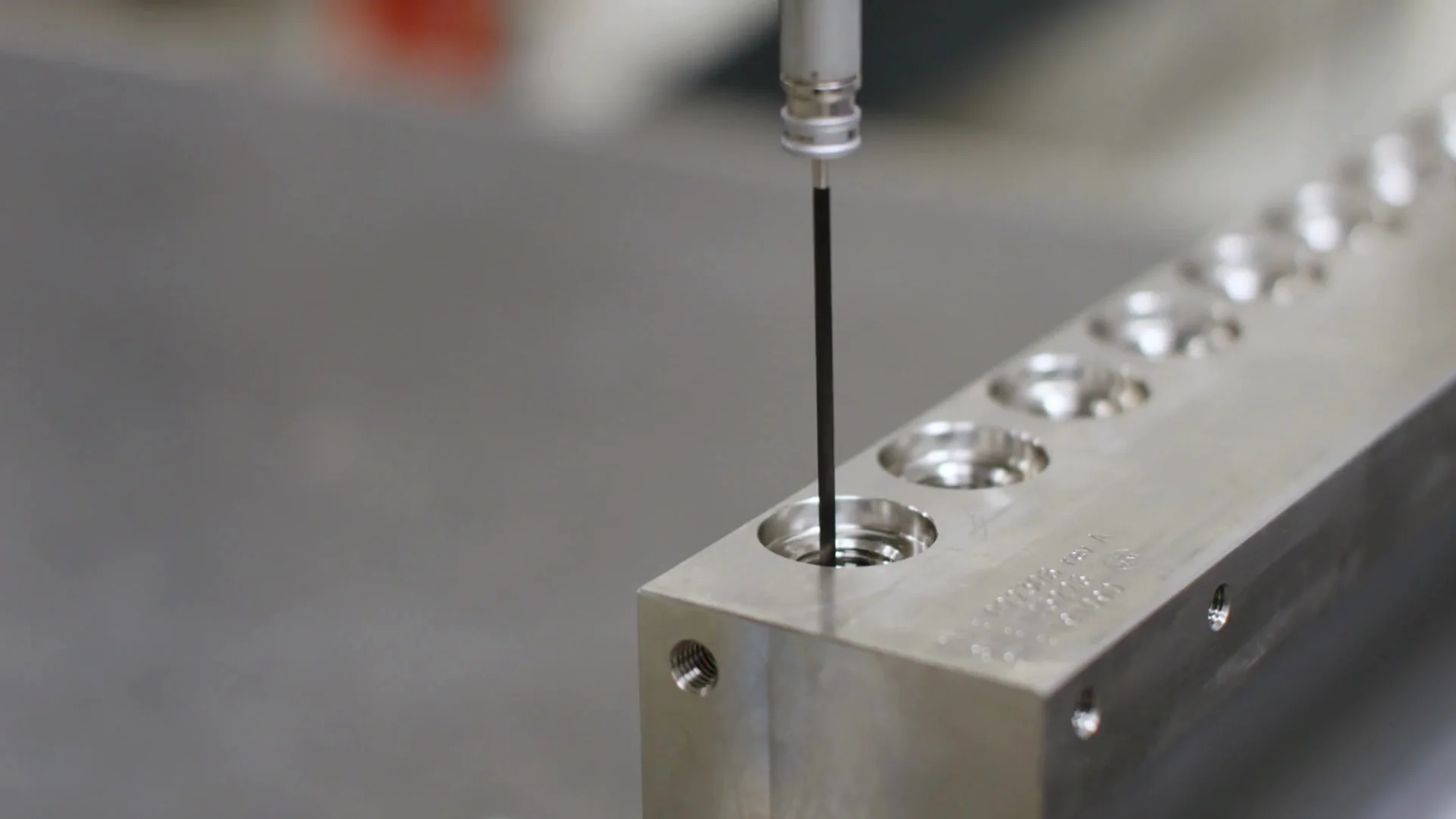

Die Maßaufnahme je Merkmal auswählen
Eine Maßaufnahme kann mehrere Verfahren kombinieren. Die Auswahl folgt Geometrie, Zugänglichkeit und benötigter Informationsdichte. Eine Freiformfläche stellt andere Anforderungen als eine funktionale Bohrung oder Bezugsfläche.
Ein 3D-Scan liefert beispielsweise Punkte oder ein Oberflächennetz. Für die weitere Konstruktion kann eine Rekonstruktion in nutzbare CAD-Geometrie nötig sein. Die eingesetzten Mittel sind projektspezifisch; dieser Artikel beschreibt keine Scan-Ausrüstung oder Software von Douna.
Verschleiß nicht als Nennmaß übernehmen
Ein verschlissener Lagersitz oder eine beschädigte Anschlussfläche beweist das ursprüngliche Maß nicht allein. Vergleichen Sie möglichst unbeschädigte Bereiche, Gegenbauteile und vorhandene Dokumentation. Halten Sie gemessene Maße und noch konstruktiv festzulegende Sollmaße getrennt fest.
Bei unzureichenden Informationen können weitere Untersuchungen oder ein Probebauteil nötig sein. Ein unbekanntes Maß wird nicht sicherer, wenn es mit mehr Nachkommastellen in einer Zeichnung steht.
Geometrie erklärt den Werkstoff nicht vollständig
Eine reine Formmessung bestätigt weder Werkstoffsorte noch Wärmebehandlung oder Oberflächenzustand. Sammeln Sie vorhandene Material- und Wartungsdaten und bestimmen Sie erforderliche zusätzliche Untersuchungen.
Auch die Umgebung zählt: Beschreiben Sie relevante Belastung, Kontakt, Temperatur und Einsatzbedingungen, ohne fehlende Werte zu schätzen. Ein Ersatzteil wird anhand seiner Funktion und nicht allein nach äußerer Ähnlichkeit bewertet.
Was gehört in nutzbare Fertigungsunterlagen?
Dokumentieren Sie freigegebene Geometrie, funktionale Bezüge, Toleranzen, Werkstoffauswahl und relevante Oberflächenanforderungen. Ergänzen Sie Prüf- und Abnahmekriterien. Erhalten Sie den Zusammenhang zwischen Ausgangsmessungen, Konstruktionsentscheidungen und endgültiger Revision.
Unterscheiden Sie Nachbau und Verbesserung. Eine Änderung von Form, Werkstoff oder Passung erfordert eine ausdrückliche Konstruktionsentscheidung und die Bewertung ihrer Folgen für die Baugruppe.
Das erste Bauteil vor Wiederholfertigung validieren
Planen Sie Prüfung und gegebenenfalls funktionale Bewertung des ersten Bauteils in der Baugruppe. Vereinbaren Sie, wer das Ergebnis abnimmt und welche Daten Grundlage späterer Fertigung sind.
So entsteht ein nachvollziehbarer Übergang vom vorhandenen Bauteil zu reproduzierbaren Unterlagen. Für ein Erstgespräch eignen sich Bauteil, vorhandene Dokumentation, Einsatzfunktion und Ersatzziel. Der konkrete Untersuchungs- und Nachbauumfang wird anschließend abgestimmt.
