CNC-Zerspanung: Was ist das und wie funktioniert sie?
Was ist CNC-Zerspanung und wie wird aus einer Zeichnung ein Bauteil? Lesen Sie über Fräsen, Drehen, Werkstoffwahl, Aufspannung, Kosten und Maßkontrolle.
Ein digitales Modell beschreibt, wie ein Bauteil aussehen soll. Für seine Herstellung sind auch Entscheidungen zu Werkstoff, Werkzeugen, Aufspannung und Prüfung erforderlich. Die CNC-Zerspanung verbindet diese Vorbereitung mit den Bearbeitungen an der Maschine. Was geschieht zwischen Zeichnung und fertigem Bauteil?
Direkte Antwort
Was ist CNC-Zerspanung?
Bei der CNC-Zerspanung wird Material mit einer computergesteuerten Maschine abgetragen. Ein Schneidwerkzeug entfernt Material vom Werkstück, bis die gewünschte Form entsteht. Dabei fallen Späne an. CNC steht für Computer Numerical Control: Die Steuerung folgt programmierten Anweisungen für die Maschinenbewegungen.
CNC-Zerspanen und CNC-Zerspanung bezeichnen dasselbe Fachgebiet. Fräsen und Drehen sind bekannte Beispiele. Die Wahl der Bearbeitung hängt von Form, Werkstoff und Anforderungen des Bauteils ab. Die Computersteuerung ersetzt weder die technische Vorbereitung noch die Prüfung.
Was unterscheidet CNC-Fräsen und CNC-Drehen?

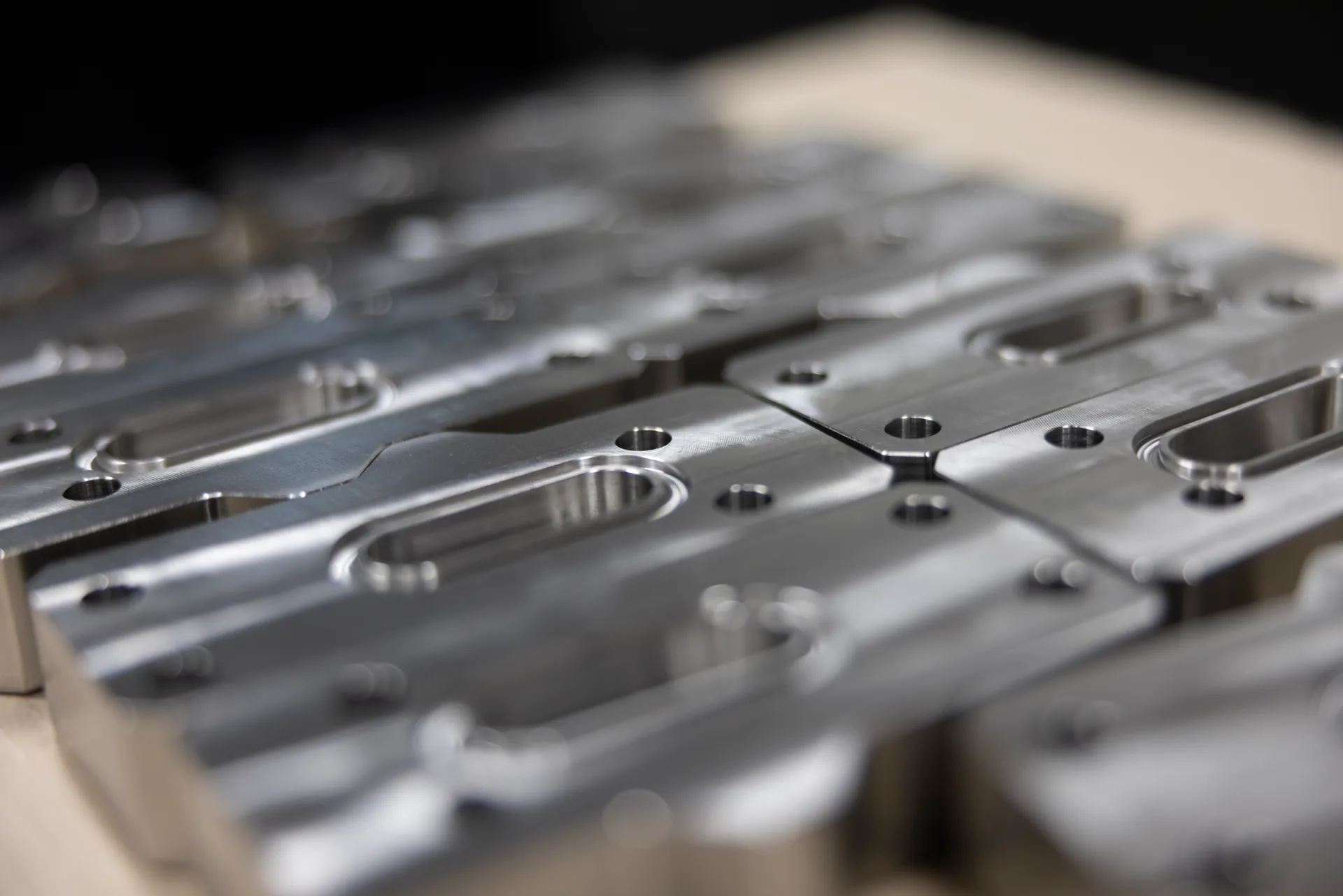

Beim CNC-Fräsen rotiert das Schneidwerkzeug. Damit werden beispielsweise Flächen, Taschen und Konturen bearbeitet. Bei üblichen CNC-Drehoperationen rotiert das Werkstück um seine Achse, während ein Werkzeug Material abträgt. Drehen eignet sich deshalb für runde Formen wie Wellen und Buchsen.
Ein Bauteil kann beide Bearbeitungen benötigen. Ein Beispiel ist ein rundes Teil mit ebenen Anschlussflächen oder Bohrungen außerhalb der Mittelachse. Die vollständige Geometrie bestimmt, welche Bearbeitungen aufeinanderfolgen müssen. Die Außenform allein reicht nicht aus, um die Fertigungsfolge festzulegen.
Vom Entwurf zum Maschinenprogramm
In der Vorbereitung werden Bearbeitungen, Werkzeuge und Bearbeitungsfolge festgelegt. CAM-Software kann aus einem digitalen Modell Werkzeugbahnen vorbereiten und in Anweisungen für eine bestimmte Maschine übersetzen. Je nach Aufgabe ist auch die Programmierung direkt an der Maschine möglich.
Ausgangsmaterial, Werkstückposition und Aufspannung gehören ebenfalls zu dieser Vorbereitung. Ein Modell allein legt nicht jede Fertigungsvereinbarung fest. Die aktuelle Zeichnung und die vereinbarten Anforderungen bleiben erforderlich, um die Abnahmekriterien des gelieferten Bauteils zu bestimmen.
Welche Rolle spielen Zeichnung und Toleranzen?
Ein Bauteil muss in seiner Baugruppe passen und funktionieren. Kennzeichnen Sie deshalb kritische Maße, Bohrungen und Anschlussflächen. Benennen Sie auch deren Lage zueinander und die Bezüge für ihre Beurteilung. Modell und Zeichnung müssen denselben Konstruktionsstand beschreiben.
Eine enge Toleranz an jeder Oberfläche ist kein Selbstzweck. Die funktionalen Anforderungen bestimmen, wo Genauigkeit erforderlich ist. Erreichbare Toleranzen erfordern eine Beurteilung des konkreten Bauteils, des Werkstoffs, der Aufspannung und des Messverfahrens.
Werkstoff und Aufspannung bestimmen die Vorgehensweise mit
Geben Sie die genaue Werkstoffsorte und den Anlieferungszustand an. Stangenmaterial, Platten, Guss- und Schmiedeteile erfordern unterschiedliche Vorbereitungen. Auch muss feststehen, wo Material abgetragen wird und welche Bereiche das Teil während der Bearbeitung weiterhin stützen.
Die Aufspannung hält das Werkstück fest und macht die zu bearbeitenden Flächen zugänglich. Beim Umspannen müssen die Beziehungen zwischen wichtigen Merkmalen erhalten bleiben. Dünne Wände und weit auskragende Bereiche verdienen besondere Aufmerksamkeit; die geeignete Vorgehensweise ergibt sich aus der gesamten Geometrie.
Wie wird das Ergebnis geprüft?
Ein abgearbeitetes CNC-Programm beweist noch nicht, dass alle Produktanforderungen erfüllt sind. Vereinbaren Sie, welche Merkmale mit welchem Verfahren und zu welchem Zeitpunkt gemessen werden. Manche Merkmale sind nach einer weiteren Bearbeitung oder Montage schwerer zugänglich und müssen früher geprüft werden.
Das Messverfahren muss zum Merkmal und zur geforderten Toleranz passen. Auch Messbedingungen und Messunsicherheit spielen eine Rolle. Legen Sie vorab fest, welche Ergebnisse oder Berichte bei der Übergabe benötigt werden. So richten sich Fertigung und Prüfung nach denselben Anforderungen.
Was bestimmt die Kosten der CNC-Zerspanung?
Die Kosten hängen mit Werkstoff, Vorbereitung, Programmierung, Werkzeugen, Aufspannungen, Bearbeitungszeit und Prüfung zusammen. Auch Stückzahlen und nachfolgende Bearbeitungen wirken sich aus. Einmalige Vorbereitungen beeinflussen den Stückpreis eines Einzelteils anders als den einer Serie.
Vergleichen Sie Anfragen deshalb auf derselben Grundlage: Zeichnungsstand, Werkstoff, Stückzahlen, Endzustand und Prüfung. Ein einzelner Maschinenstundensatz sagt wenig über den Gesamtauftrag aus. Besprechen Sie fehlende Informationen, bevor Preis und Termin festgelegt werden.
Welche Angaben helfen beim Auslagern der CNC-Zerspanung?
Eine aussagekräftige Anfrage enthält eine aktuelle Zeichnung, ein Modell, sofern vorhanden, die Werkstoffwahl und die gewünschte Stückzahl. Beschreiben Sie die Funktion des Bauteils und markieren Sie kritische Merkmale. Geben Sie auch die gewünschte Oberflächenbearbeitung, eine mögliche Montage und die erforderliche Prüfdokumentation an.
Benennen Sie, ob es um einen Prototyp, ein Einzelteil oder einen Wiederholauftrag geht. Fehlen Produktinformationen, machen Sie deutlich, was noch ausgearbeitet werden muss. Eine Skizze oder ein vorhandenes Bauteil kann ein Ausgangspunkt für ein Gespräch sein, bildet aber noch keine vollständige Fertigungsdokumentation.
CNC-Zerspanung bei Douna Machinery
Douna beurteilt Geometrie, Werkstoff, Aufspannung und Maßkontrolle ausgehend von der Funktion Ihres Bauteils. Die Seite zur CNC-Zerspanung erläutert den Gesamtzusammenhang. Die Technikseiten zum CNC-Fräsen und CNC-Drehen vertiefen die einzelnen Bearbeitungen.
Für ein technisches Gespräch bilden die verfügbaren Produktdaten und die gewünschte Übergabe den Ausgangspunkt. Geeignete Bearbeitungen, konkrete Werkstoffeignung, Toleranzen und Prüfungen werden für jede Anfrage beurteilt.
