Machines en meetmiddelen

Het machinepark achter uw product

Van frezen en draaien tot zagen en meten: ons machinepark ondersteunt de productie en controle van uw onderdelen. Bekijk de machines per bewerking en vergelijk de technische gegevens voor uw werkstuk.

Hwacheon VT-1650. Groot in formaat, bijzonder in mogelijkheden.

Een bijzondere volgende stap voor ons machinepark. Dit verticale draai-freescentrum brengt draaien en frezen samen voor grote, zware werkstukken. Een geplande uitbreiding voor onderdelen die vragen om formaat én precisie.

Neem direct contact opBekijk de machines
Hwacheon VT-1650, verticaal draai-freescentrum

Kies de bewerking

29 machines en meetmiddelen

01 / 08

CNC frezen

10 machines

Bekijk de techniekAlle bewerkingen ↑

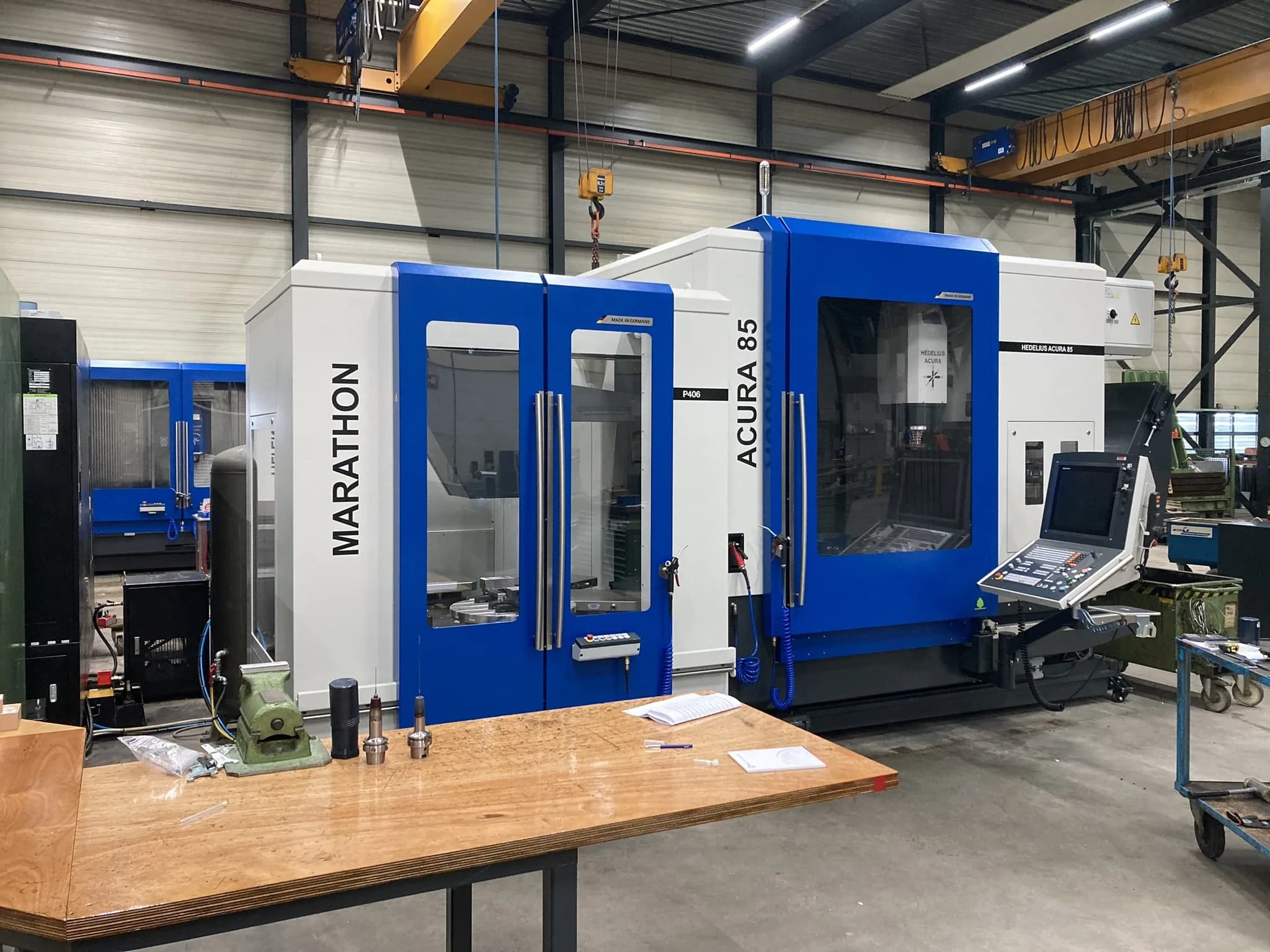

  1. Hedelius ACURA 85 met palletmagazijn bij Douna
    Frezen

    Hedelius ACURA 85

    Asslagen
    X 900 mm, Y 850 mm en Z 700 mm.
    A-as
    +30° tot -115°; C-as: ±360°.
    Draaitafel
    Ø 850 × 750 mm; vrije zwenkdiameter Ø 900 mm.
    Bekijk machine
  2. Frezen

    Hedelius TILTENTA T7-2600 1R Magnum

    Asslagen
    X 2.600 mm, Y 700 mm en Z 800 mm.
    Bewerking
    5-assige uitvoering
    Bewerkingen
    Frezen, boren en tappen.
    Bekijk machine

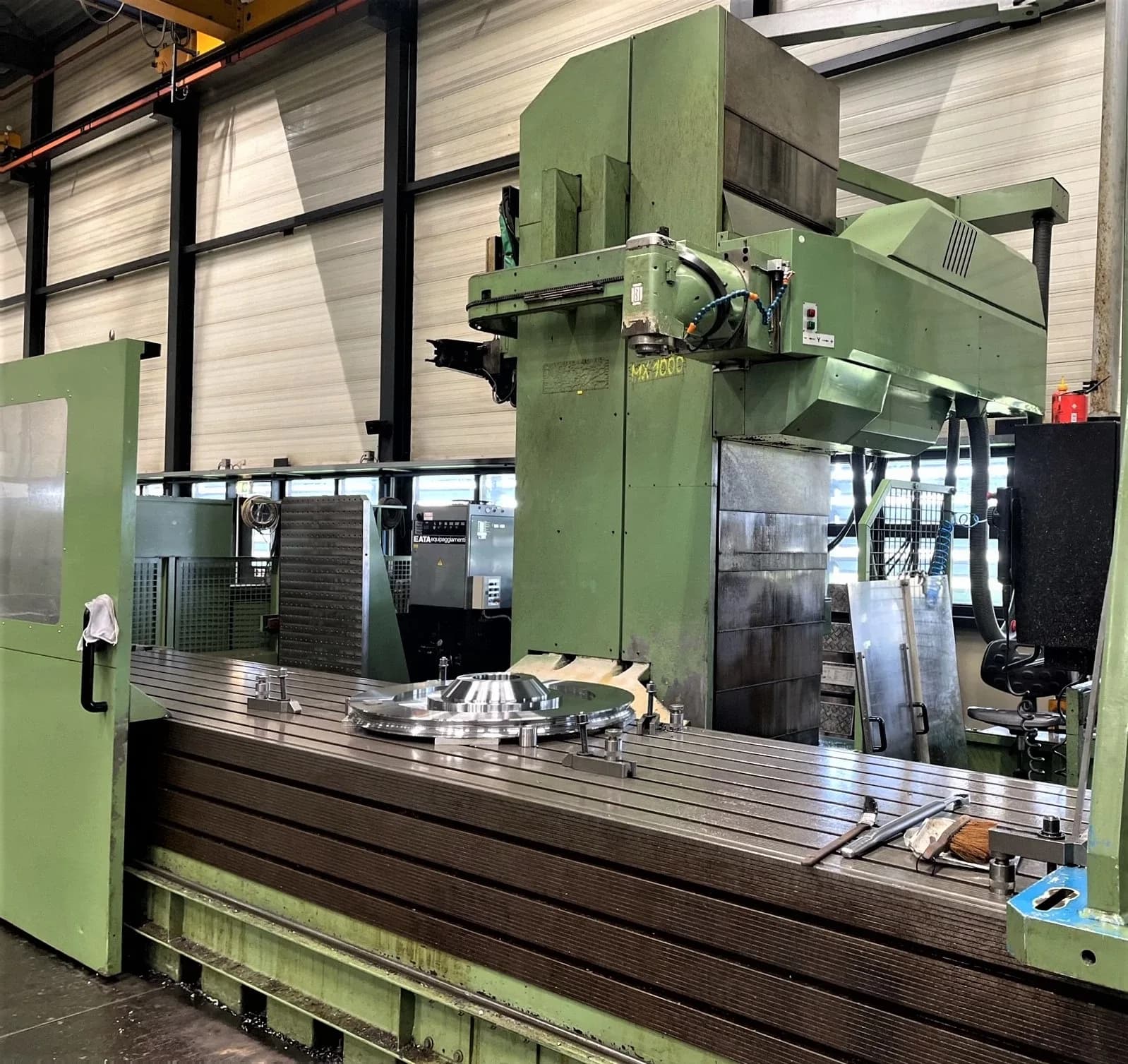

  3. Sachman MX 1000 CNC in de productieomgeving van Douna
    Frezen

    Sachman MX 1000 CNC

    Werkbereik
    maximaal 5.800 × 1.000 × 1.700 mm.
    Maximale tafelbelasting
    25 ton.
    Machineconcept
    travelling column met vaste opspantafel.
    Bekijk machine

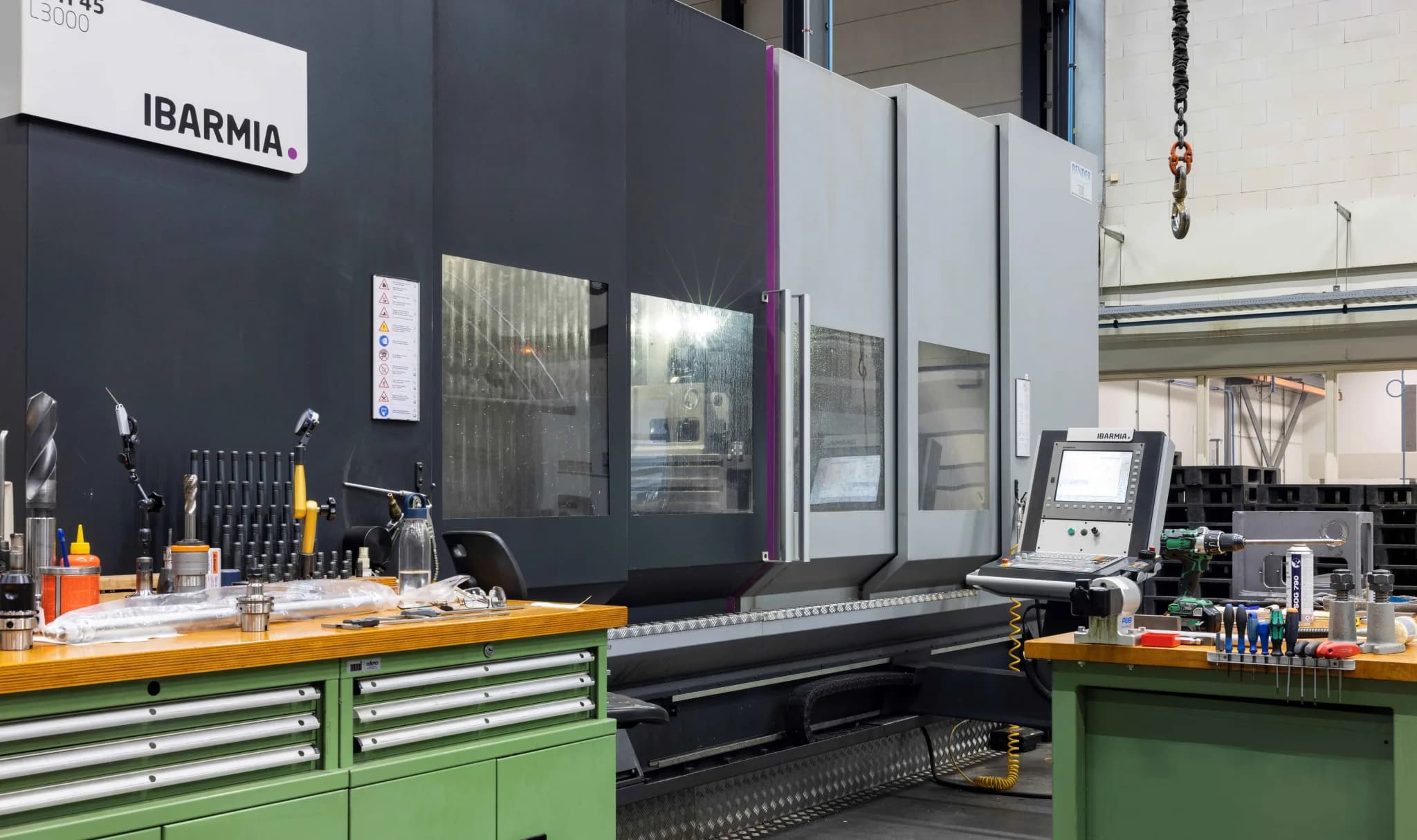

  4. Ibarmia ZVH 45 CNC in de productieomgeving van Douna
    Frezen met draaibewerking

    Ibarmia ZVH 45 CNC

    Asslagen
    X 3.000 mm, Y 800 mm en Z 900 mm.
    Bewerking
    Vijfassige simultaanbewerking.
    Assen
    Extra horizontale A-as en verticale C-as.
    Bekijk machine

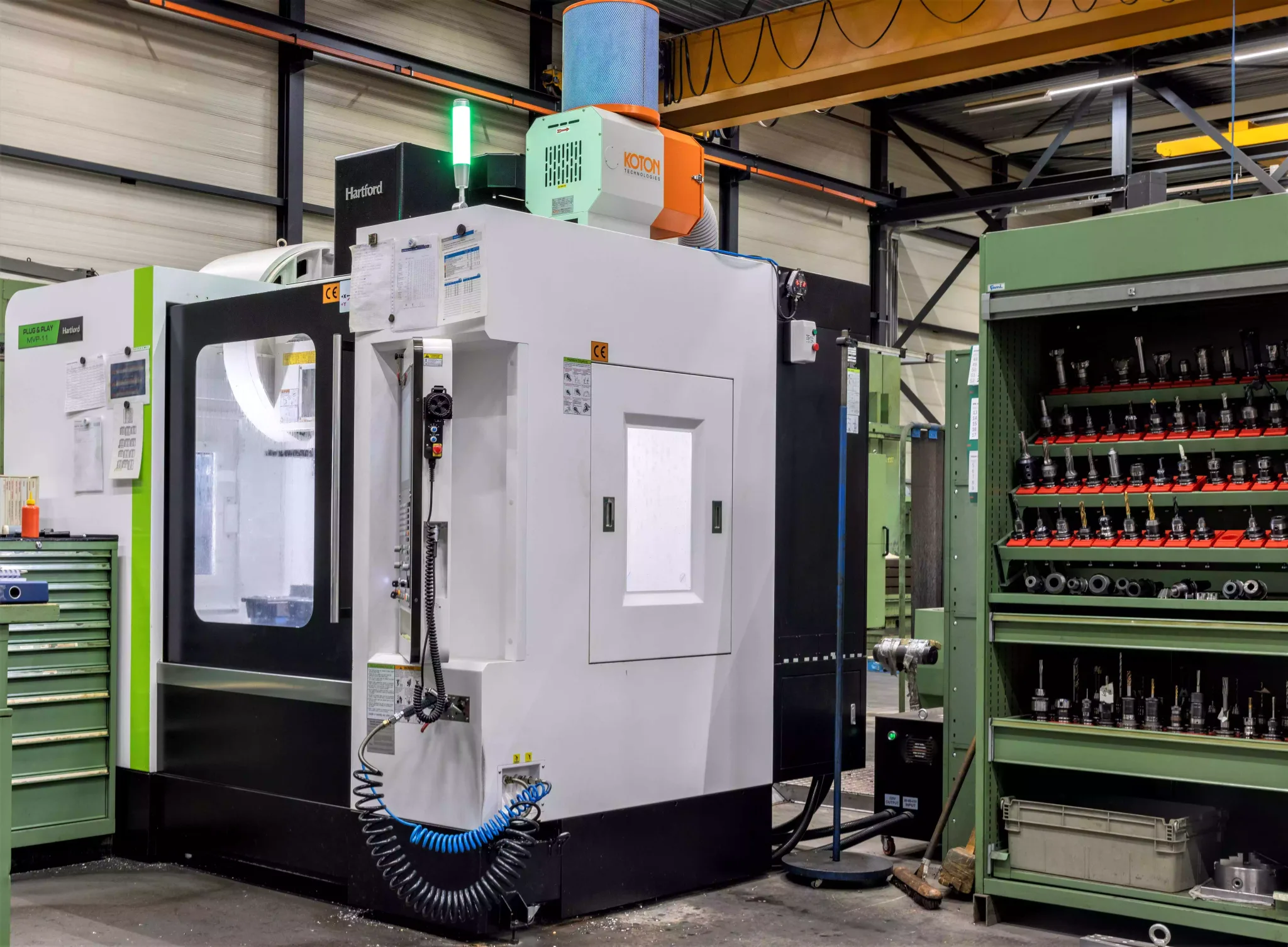

  5. Hartfort MVP-11 in de productieomgeving van Douna
    Frezen

    Hartford MVP-11

    Asslagen
    X 1.100 mm, Y 600 mm en Z 630 mm.
    Positionering
    Extra horizontale as.
    Bewerkingen
    CNC-frezen, boren en tappen.
    Bekijk machine

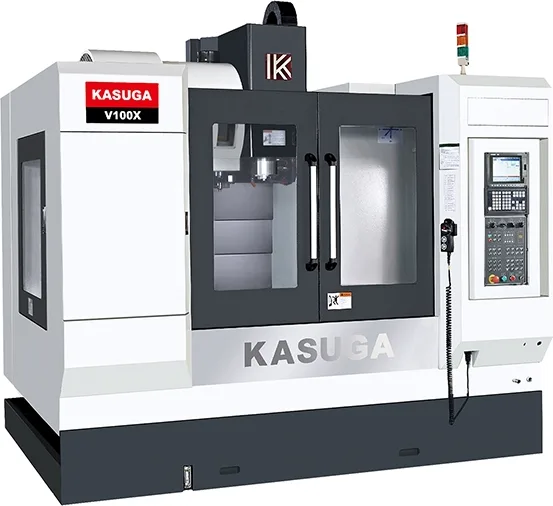

  6. Modelbeeld van Kasuga V100X

    Modelbeeld; uitvoering kan afwijken.

    Frezen

    Kasuga V100X

    Asslagen
    X 1.020 mm, Y 560 mm en Z 575 mm.
    Tafelafmetingen
    1.100 × 500 mm.
    Bekijk machine
  7. Frezen

    Doosan DNM 750L II

    Asslagen
    X 2.160 mm, Y 762 mm en Z 650 mm.
    Besturing
    Siemens 828D.
    Gereedschappen
    60.
    Bekijk machine

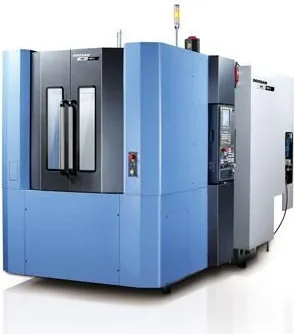

  8. Modelbeeld van Doosan HC400

    Modelbeeld; uitvoering kan afwijken.

    Frezen

    Doosan HC400

    Asslagen
    X 600 mm, Y 560 mm en Z 565 mm.
    Besturing
    FANUC 32i.
    Gereedschappen
    60.
    Bekijk machine

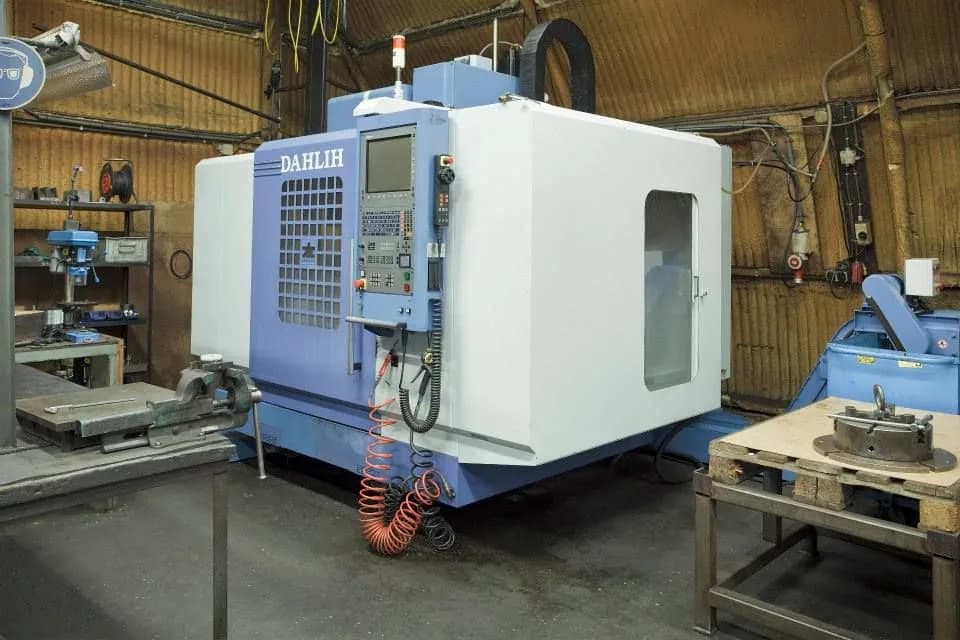

  9. Dahlih MCV-1020BA
    Frezen

    Dahlih MCV-1020BA

    Asslagen
    X 1.020 mm, Y 550 mm en Z 560 mm.
    Besturing
    iTNC 530.
    Gereedschappen
    30.
    Bekijk machine

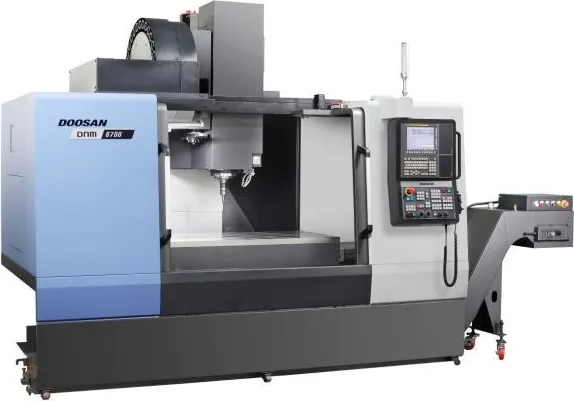

  10. Modelbeeld van Doosan DNM 6700

    Modelbeeld; uitvoering kan afwijken.

    Frezen

    Doosan DNM 6700

    Asslagen
    X 1.300 mm, Y 670 mm en Z 625 mm.
    Besturing
    FANUC.
    Gereedschappen
    30.
    Bekijk machine

02 / 08

CNC kotteren

1 machine

Bekijk de techniekAlle bewerkingen ↑

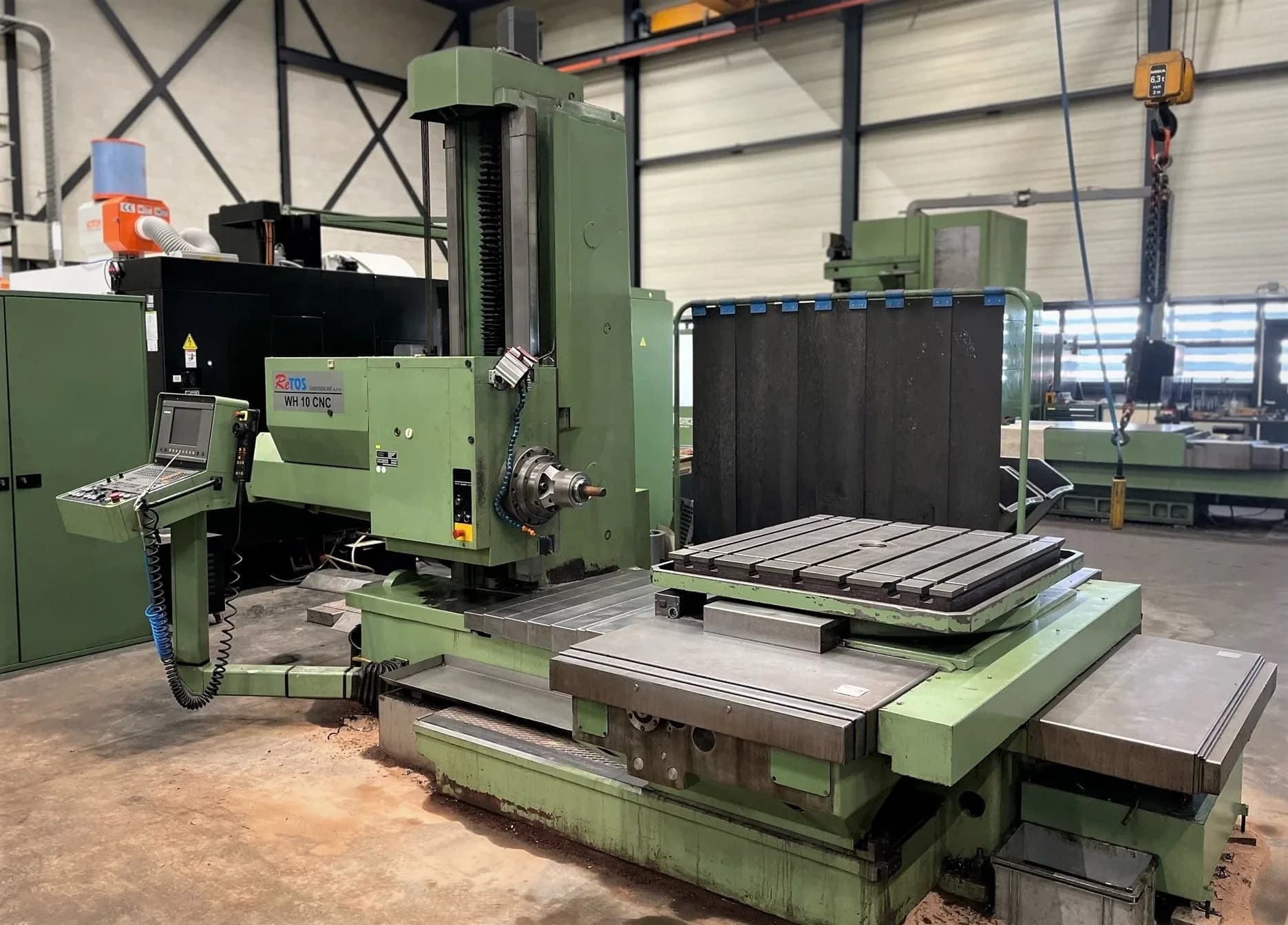

  1. RE TOS WH 10 CNC kotterbank in de productieomgeving van Douna
    Kotteren

    TOS WH 10 CNC

    Maximale productafmeting
    1.230 × 1.140 × 1.100 mm.
    Tafelafmeting
    1.000 × 1.120 mm.
    Maximale tafelbelasting
    3 ton.
    Bekijk machine

03 / 08

CNC carrouseldraaien

2 machines

Bekijk de techniekAlle bewerkingen ↑

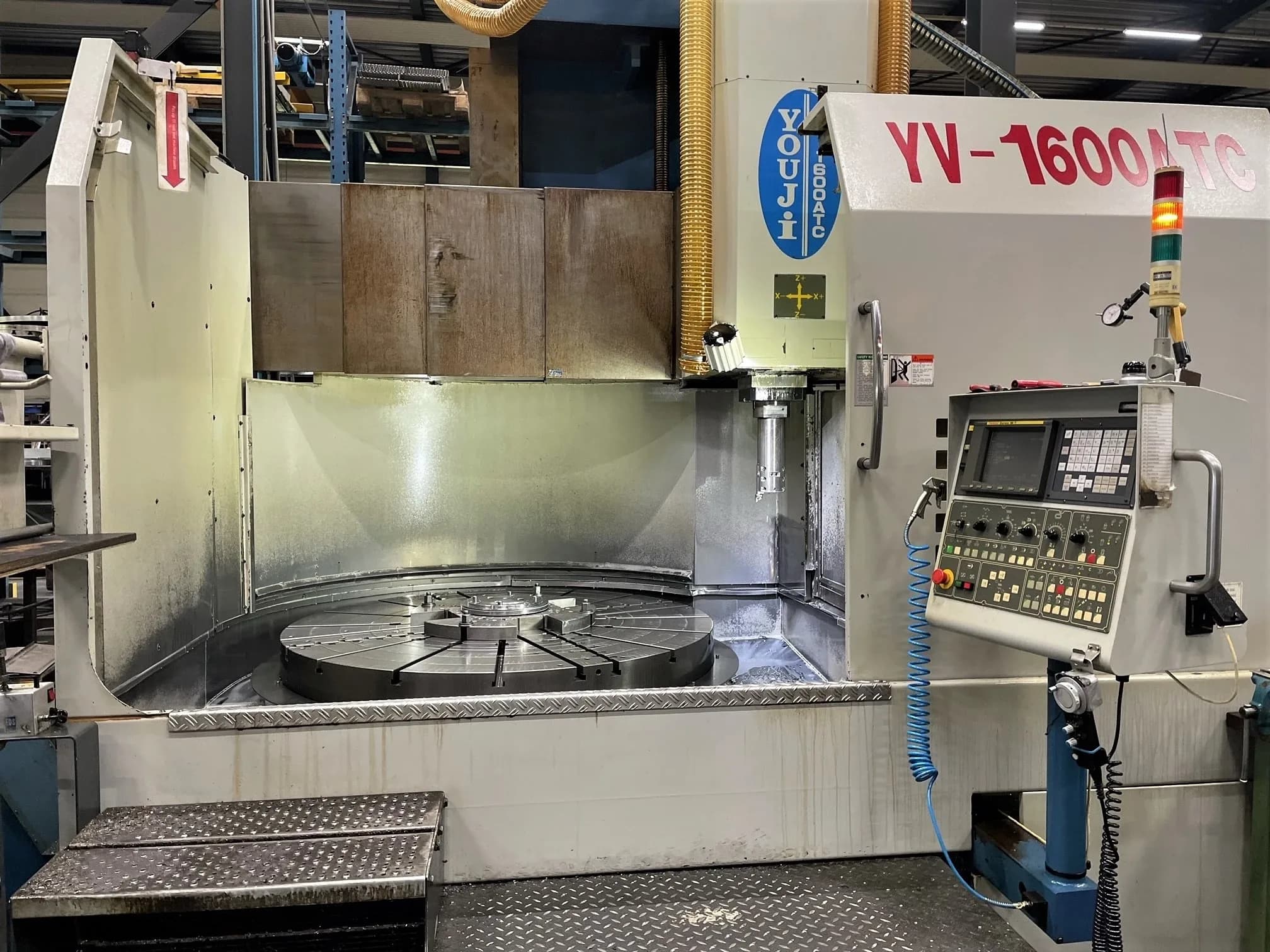

  1. You Ji YV-1600ATC in de productieomgeving van Douna
    Carrouseldraaien

    You Ji YV-1600ATC

    Tafeldiameter
    Ø 1.600 mm.
    Maximale draaidiameter
    Ø 1.800 mm.
    Maximale werkstukbelasting
    8 ton.
    Bekijk machine

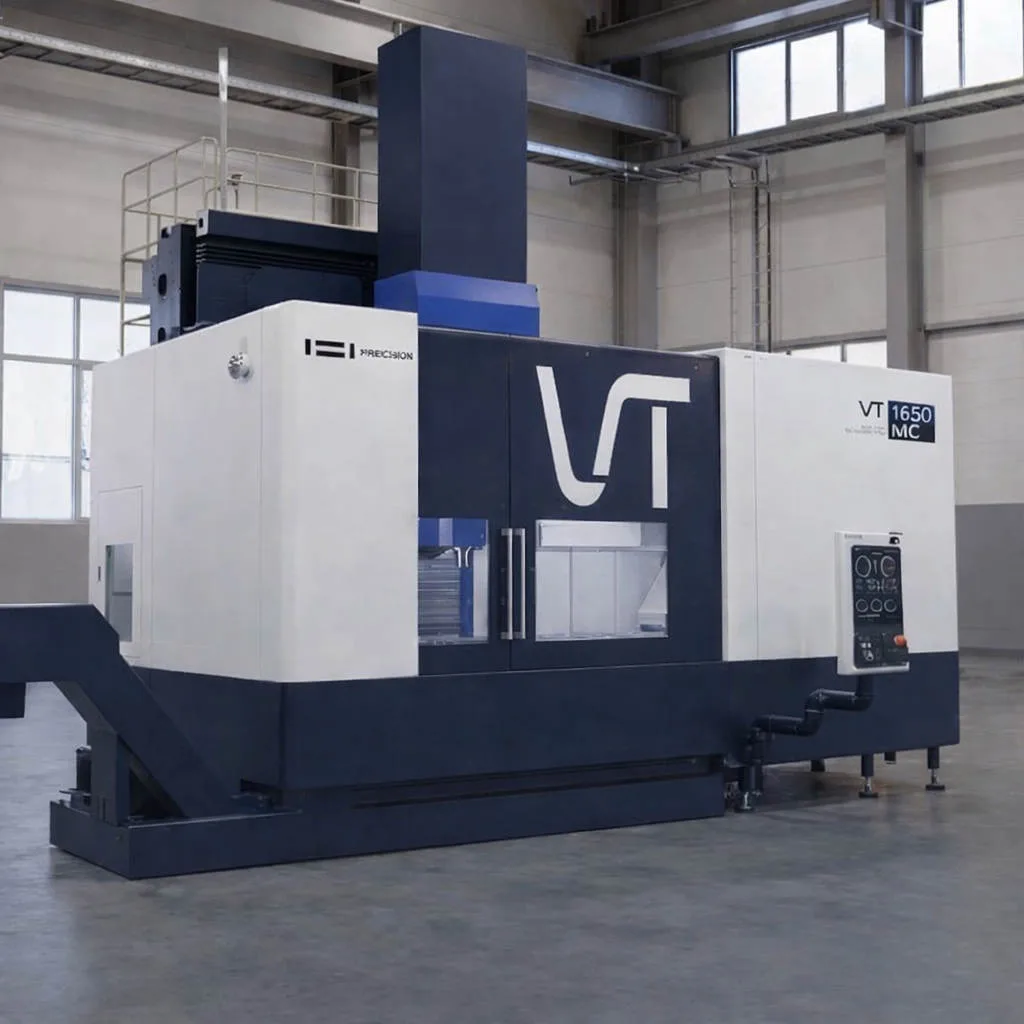

  2. Hwacheon VT-1650, verticaal draai-freescentrum
    CarrouseldraaienGepland

    Hwacheon VT-1650

    Geplande ingebruikname
    vanaf Q4 2026.
    Tafeldiameter
    Ø 1.650 mm.
    Maximale draaidiameter
    Ø 2.000 mm.
    Bekijk machine

04 / 08

CNC draaien

6 machines

Bekijk de techniekAlle bewerkingen ↑

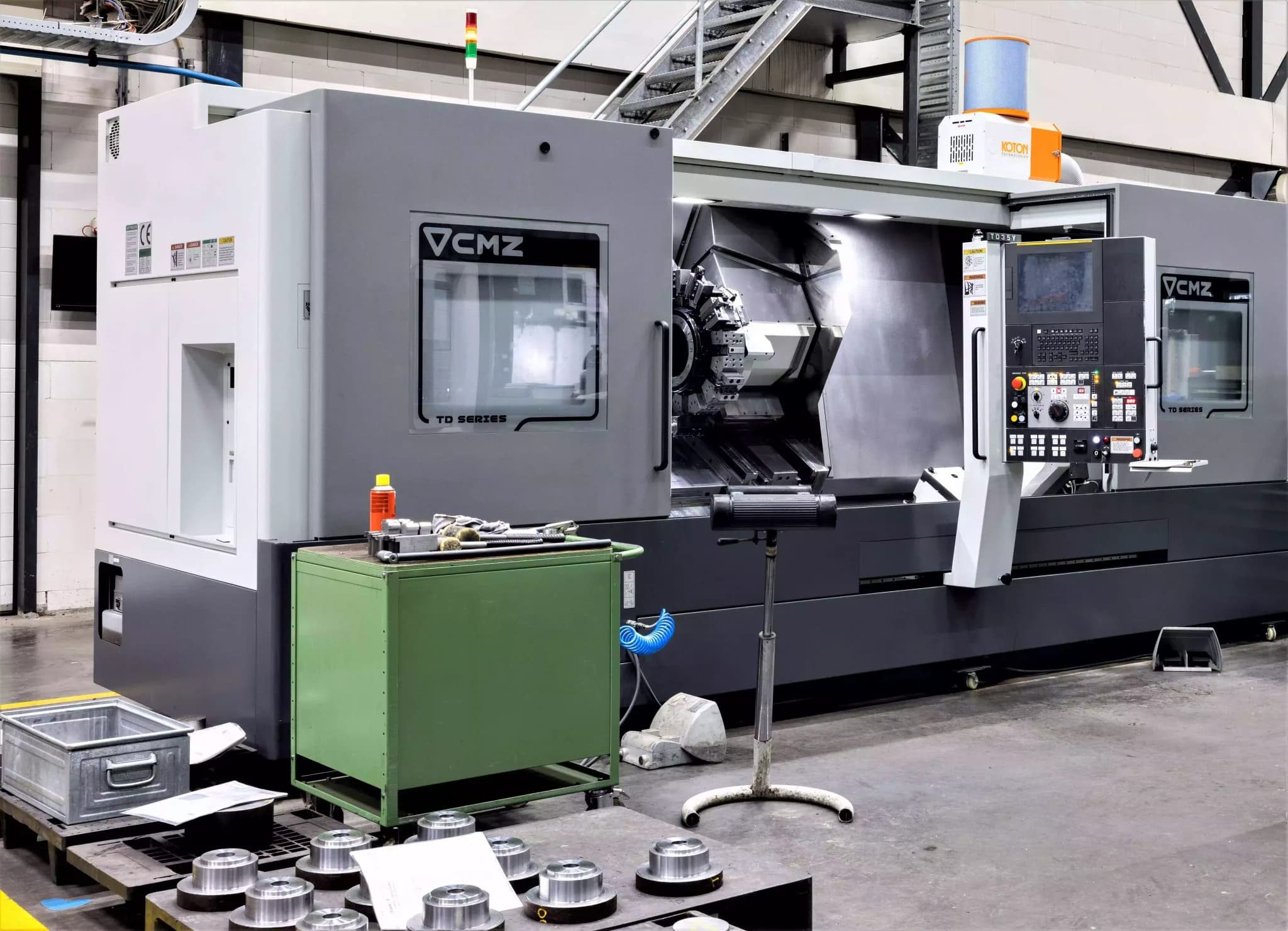

  1. CMZ TD35-Y-2200 in de productieomgeving van Douna
    Draaien met aangedreven gereedschap

    CMZ TD35-Y-2200

    Procesopbouw
    X- en Y-as voor bewerkingen buiten de hartlijn.
    Aangedreven gereedschap
    13 kW, 105 Nm, tot 12.000 min⁻¹.
    Constructie
    Lasercompensatie en stijve gietijzeren constructie.
    Bekijk machine
  2. Modelbeeld van Daewoo Puma 4100LB

    Modelbeeld; uitvoering kan afwijken.

    Draaien

    Daewoo Puma 4100LB

    Maximale productdiameter
    Ø 790 mm.
    Lengte tussen de centers
    2.000 mm.
    Spildoorlaat
    Ø 117 mm.
    Bekijk machine
  3. Draaien

    Daewoo Puma V400

    Maximale productdiameter
    Ø 450 mm.
    Lengte tussen de centers
    400 mm.
    Robotbelading
    maximaal werkstukgewicht 160 kg.
    Bekijk machine

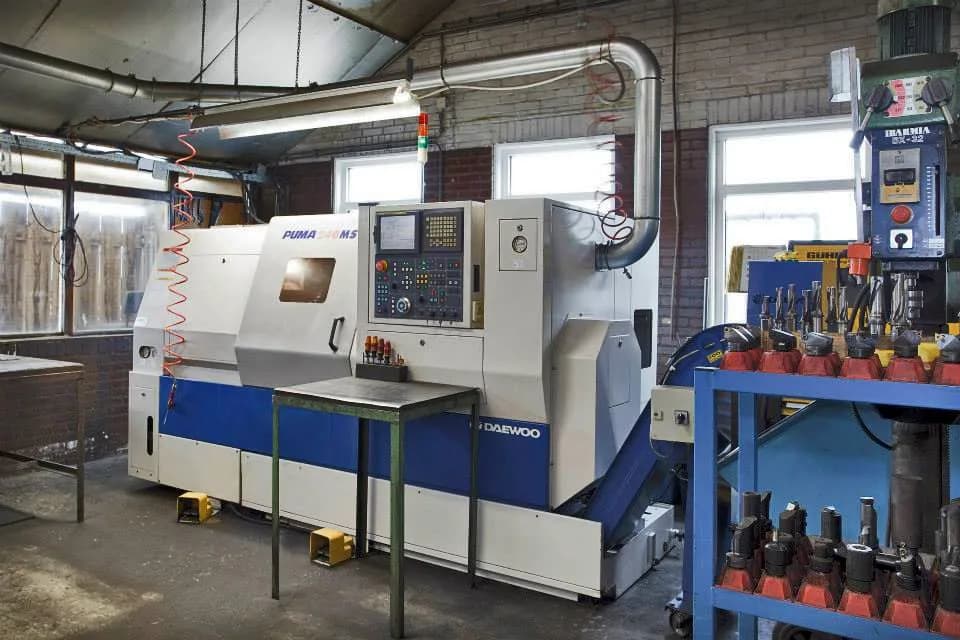

  4. Daewoo Puma 240MSC
    Draaien

    Daewoo Puma 240MSC

    Maximale productdiameter
    Ø 275 mm.
    Lengte tussen de centers
    580 mm.
    Uitvoering
    subspil en 6 aangedreven gereedschappen.
    Bekijk machine

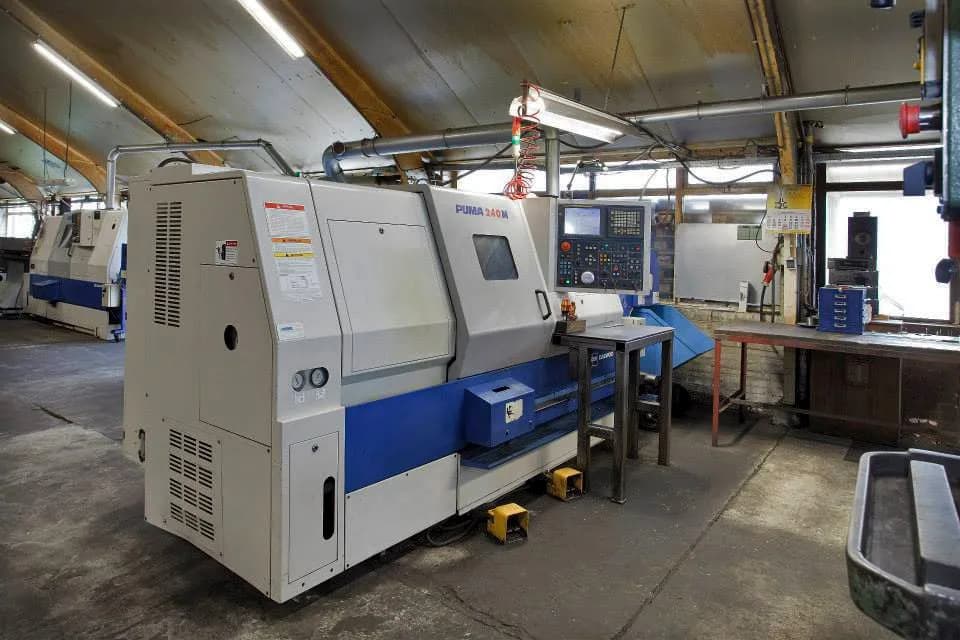

  5. Daewoo Puma 240MC
    Draaien

    Daewoo Puma 240MC

    Maximale productdiameter
    Ø 275 mm.
    Lengte tussen de centers
    580 mm.
    Spildoorlaat
    Ø 76 mm.
    Bekijk machine

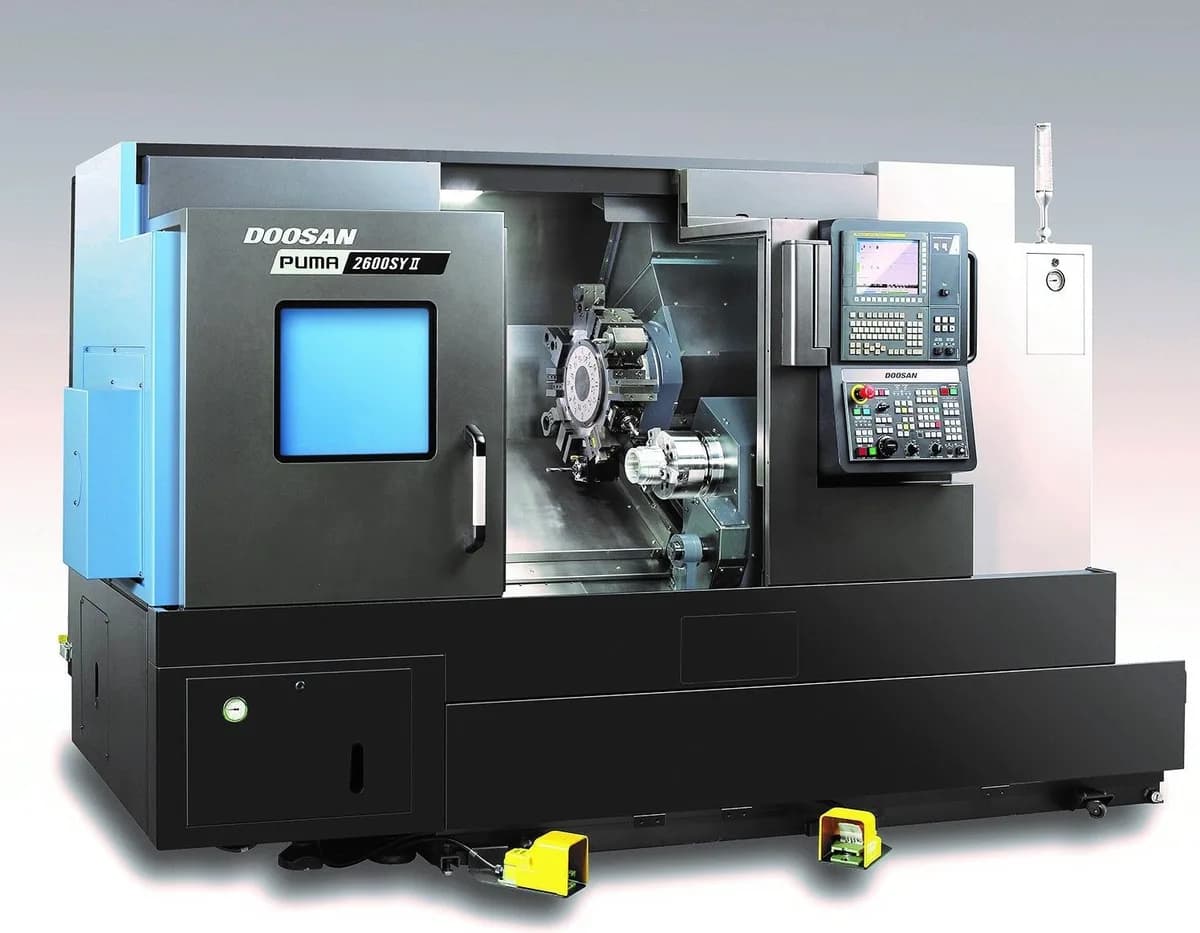

  6. Modelbeeld van Daewoo Puma 2600SY

    Modelbeeld; uitvoering kan afwijken.

    Draaien

    Daewoo Puma 2600SY

    Maximale productdiameter
    Ø 375 mm.
    Lengte tussen de centers
    760 mm.
    Spildoorlaat
    Ø 76 mm.
    Bekijk machine

05 / 08

Conventioneel frezen

1 machine

Bekijk de techniekAlle bewerkingen ↑

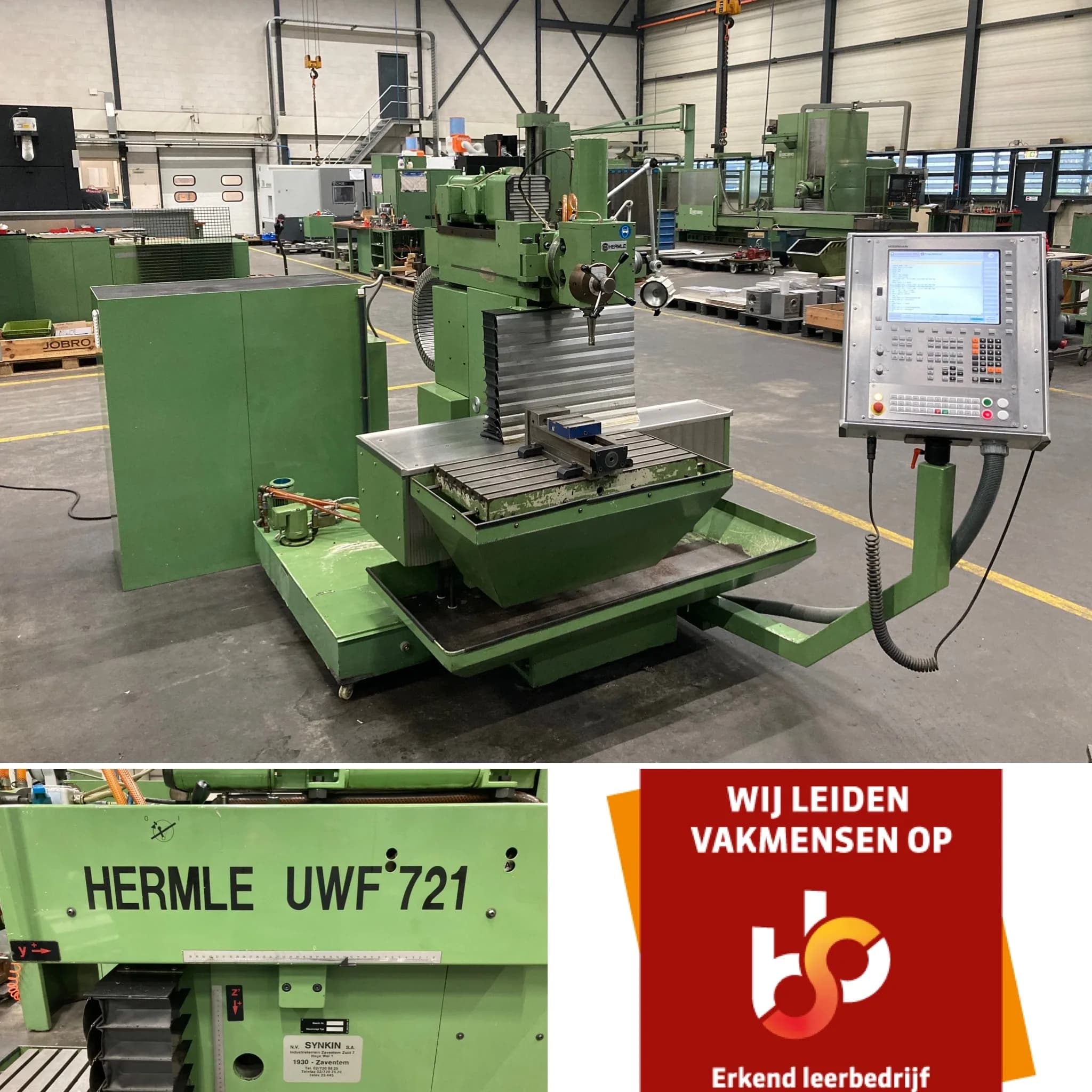

  1. Hermle UWF 721 in de werkplaats, met een opleidingsbadge in de afbeelding.
    Frezen

    Hermle UWF 721

    Maximale productafmeting
    500 × 360 × 400 mm.
    Machineopbouw
    Conventionele freesmachine.
    Inzet
    Enkelstuks, reparatie en ondersteunend werk.
    Bekijk machine

06 / 08

Conventioneel draaien

2 machines

Bekijk de techniekAlle bewerkingen ↑
  1. Weiler Comodor draaibank in de productieomgeving van Douna
    Draaien

    Weiler Comodor

    Doorlaatdiameter
    55 mm.
    Maximale productafmeting
    Ø 240 × 800 mm.
    Machineopbouw
    conventionele draaibank.
    Bekijk machine

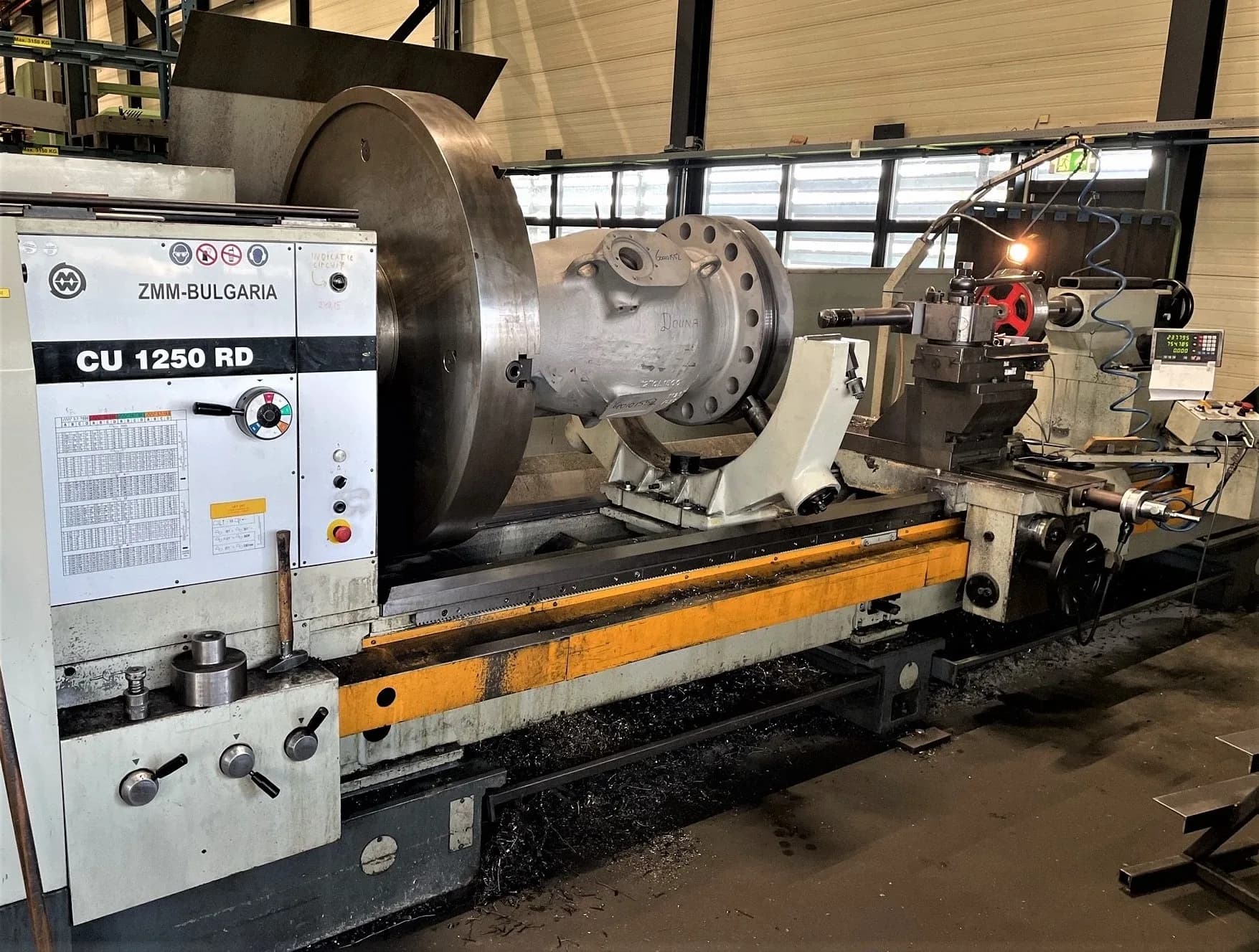

  2. ZMM CU1250 draaibank in de productieomgeving van Douna
    Draaien

    ZMM CU1250

    Doorlaatdiameter
    142 mm.
    Maximale productafmeting
    Ø 1.250 × 4.000 mm.
    Machineopbouw
    conventionele draaibank voor groot en lang werk.
    Bekijk machine

07 / 08

Geautomatiseerd zagen

3 machines

Bekijk de techniekAlle bewerkingen ↑

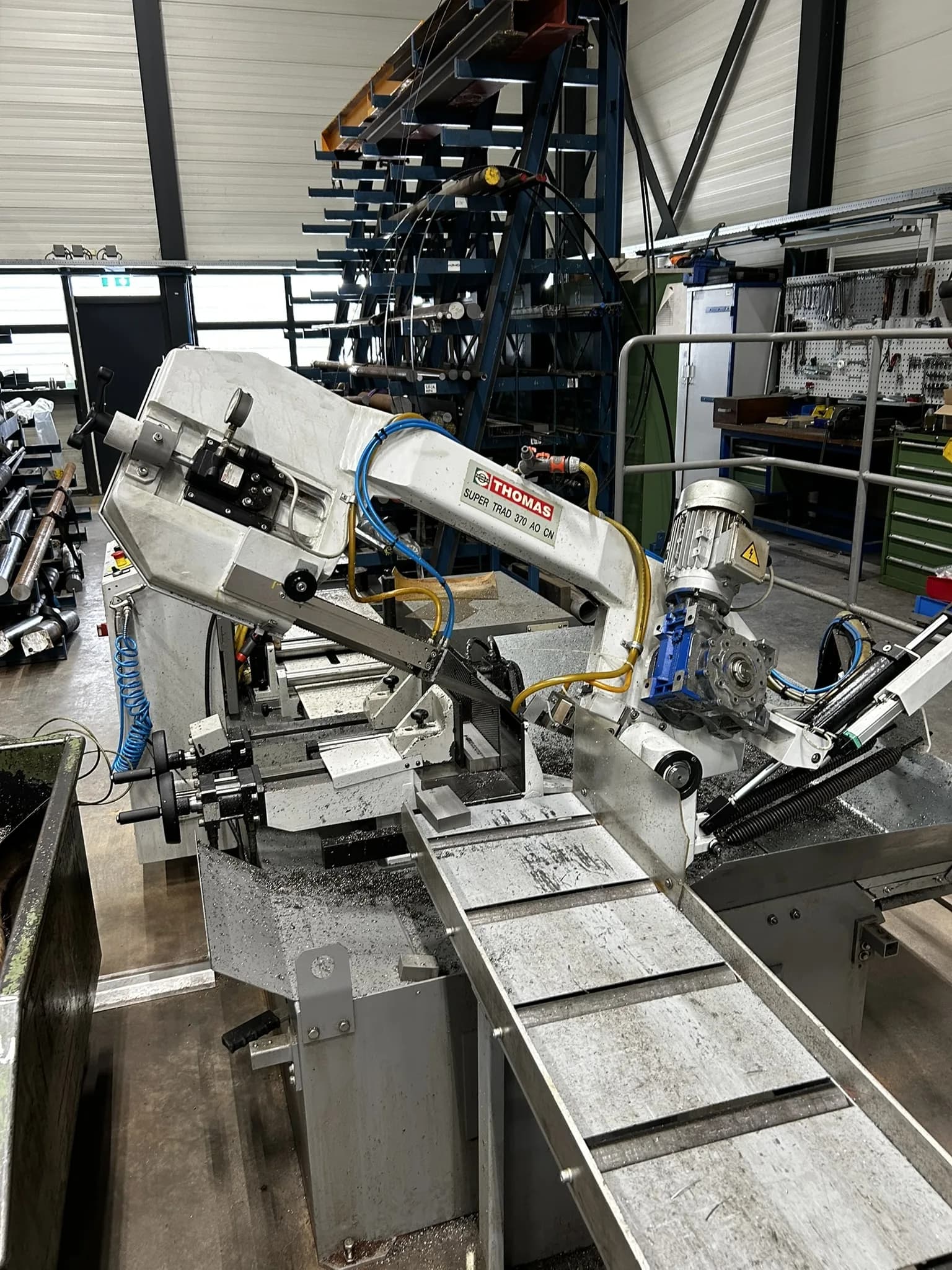

  1. Thomas Super Trad 370 zaagmachine in de productieomgeving van Douna
    Zagen

    Thomas Super Trad 370 AO CN

    Maximale productdiameter
    Ø 160 mm.
    Machineopbouw
    automatische zaagmachine.
    Bekijk machine
  2. Zagen

    Behringer HBP 263G

    Maximale productdiameter
    Ø 260 mm.
    Materiaalverwerking
    automatisch.
    Verstekzagen
    mogelijk.
    Bekijk machine

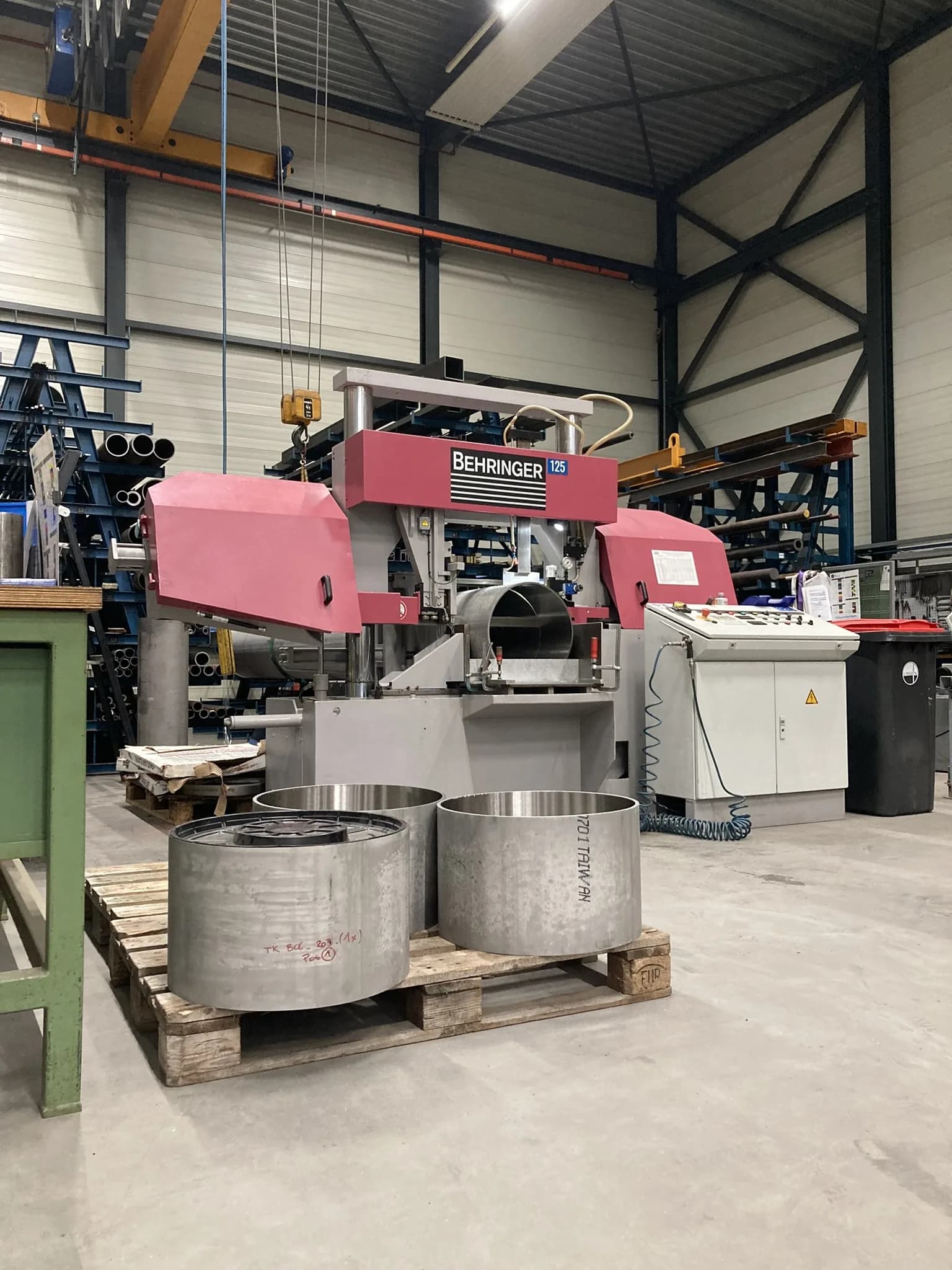

  3. Behringer HBP 530A zaagmachine bij Douna
    Zagen

    Behringer HBP 530A

    Rondmateriaal
    tot Ø 530 mm.
    Vlak of rechthoekig materiaal
    tot 530 × 520 mm.
    Traploos regelbare zaagsnelheid
    17–110 m/min.
    Bekijk machine

08 / 08

Meten

4 machines

Bekijk de techniekAlle bewerkingen ↑

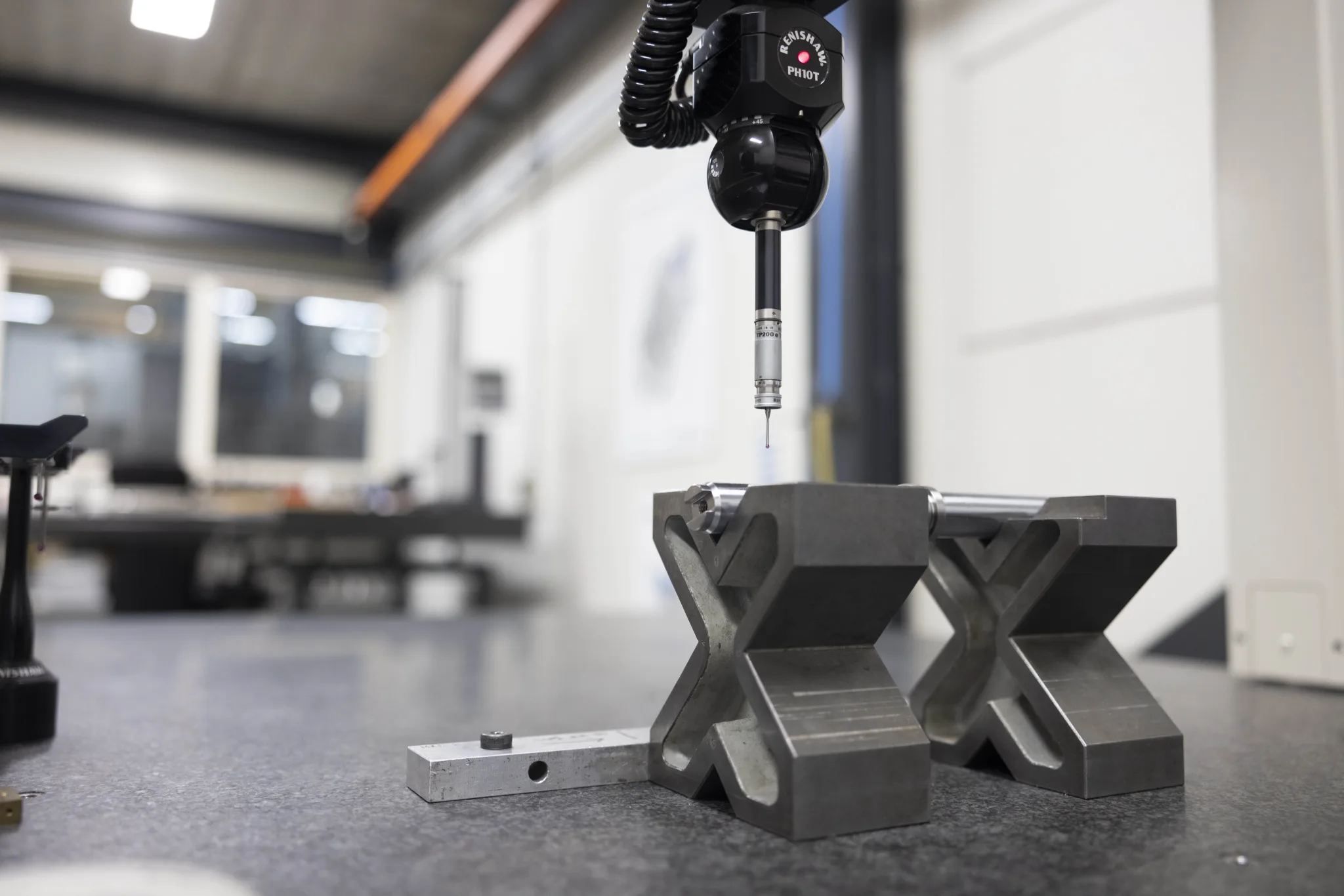

  1. Mitutoyo 3D-meetmachine in de meetruimte van Douna
    Meten

    Mitutoyo 3D-meetmachine

    Opgegeven XYZ-meetbereik
    905 × 1.005 × 605 mm.
    Meetomgeving
    geconditioneerde meetkamer.
    Controlefuncties
    maat-, vorm- en plaatscontrole.
    Bekijk machine
  2. Meten

    Mahr Digimar 817 CLM-hoogtemeter

    Meetbereik
    600 mm.
    Meetfuncties
    digitale hoogtemeting en aftekening.
    Bekijk machine
  3. Meten

    Botech Vlaktafel 1500 × 1000

    Afmetingen vlaktafel
    1.500 × 1.000 mm.
    Bekijk machine
  4. Meten

    Botech Vlaktafel 1200 × 800

    Afmetingen vlaktafel
    1.200 × 800 mm.
    Bekijk machine
